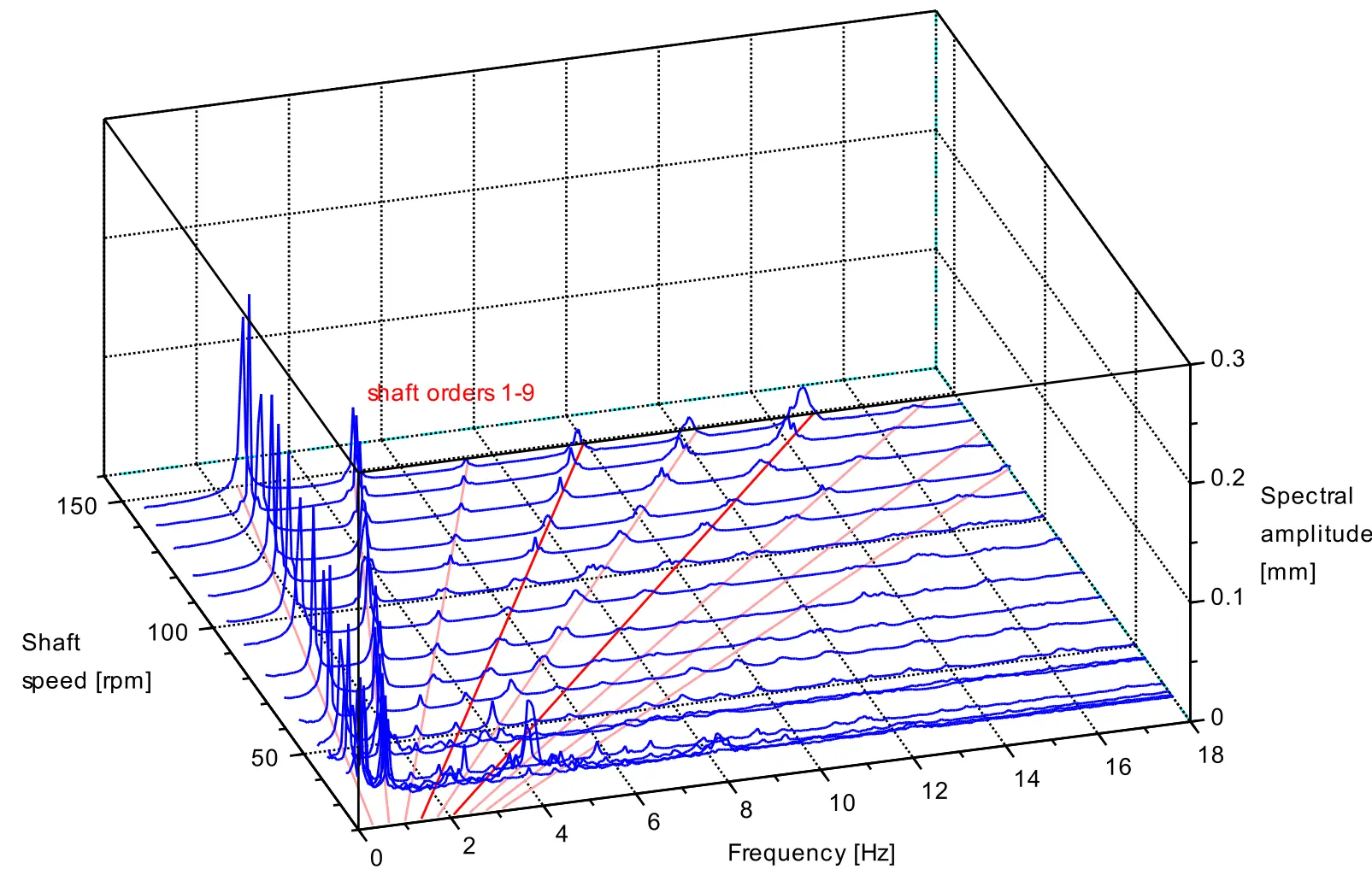

Theo yêu cầu ở Chương 8 Phần 3 của QCVN 21:2015/BGTVT tàu biển phải tiến hành đo dao động xoắn hệ trục khi thử đường dài
Dao động của hệ thống động lực tàu thuỷ, bao gồm dao động
xoắn, dao động dọc và dao động ngang, trong đó dao động xoắn thường được quan tâm. Việc tính toán dao động hệ động lực tàu thuỷ được thực hiện nhờ vào các mô hình qui đổi từ hệ động lực thực sang hệ tương đương. Ở đây, phương pháp phần tử hữu hạn là phương pháp tính xuyên suốt được áp dụng cho tất cả các bài toán đề cập trên. Kết quả tính được trình bày thông qua việc tính dao động cho hệ thống động lực tàu kéo công suất 350HP.
Từ khóa: dao động hệ động lực tàu thủy, rung động tàu
1. TỔNG QUAN VỀ HỆ TRỤC CHÍNH TÀU THUỶ
Hệ trục tàu thuỷ có nhiệm vụ truyền momen xoắn từ động cơ đến chân vịt tàu thuỷ và nhận lực đẩy từ chân vịt truyền lại cho vỏ tàu làm cho tàu tiến hoặc lùi. Hệ trục tàu thuỷ gồm nhiều đoạn trục nối liền nhau và được đặt trên một đường thẳng. Tùy thuộc vào công dụng và tính năng của từng loại tàu mà tàu có thể có một hoặc nhiều đường trục.Hệ trục làm việc trong điều kiện rất phức tạp,một đầu hệ trục nối với máy chính, chịu tác động trực tiếp của momen xoắn từ máy chính,đầu kia mang chân vịt, chịu tác động trực tiếp momen cản của chân vịt trong nước. Ngoài ra hệ trục còn chịu tác động bởi lực đẩy của chân vịt, chịu tác dụng của trọng lượng bản thân trục…Vì vậy việc xác định chế độ làm việc của trục là việc làm quan trọng và cần thiết. Sau đây là sơ đồ hệ trục một đường trục:
2. DAO ĐỘNG HỆ TRỤC TÀU THỦY
Các dạng dao động chính của hệ trục tàu thuỷ:
dao động dọc, dao động ngang và dao động xoắn. Ta lần lượt xét đến từng trường hợp dao động và ảnh hưởng của nó đến hệ trục tàu thuỷ.
2.1. Dao động dọc
Chân vịt tàu quay trong nước tạo ra lực đẩy giúp tàu hoạt động, lực đẩy do chân vịt tạo ra tác dụng lên trục làm cho hệ trục mất ổn định dọc. Khi lực dọc trục vượt quá giới hạn cho phép (đạt trạng thái tới hạn) sẽ làm cho trục bị cong, do đó khi thiết kế hệ trục tàu thuỷ người ta phải chú ý đến vấn đề này. Trong thực tế vấn đề hư hỏng hệ trục do lực dọc trục rất ít khi xảy ra.
2.2. Dao động ngang
Hệ trục tàu thuỷ có thể xem là một dầm liên tục có nhiều gối đỡ, với số vòng quay nhất định nào đó trên trục xuất hiện hiện tượng nhảy không ổn định. Nguyên nhân của hiện tượng trên là do trục di động trong phạm vi khe hở của gối trục, và do trọng tâm của trục không trùng với tâm quay. Vận hành trục trong tình hình đó sẽ làm cho trục bị hư hỏng sớm, gối trục bị mòn và gây ra rung động cho vỏ tàu. Vòng quay làm cho trục bị hiện tượng trên gọi là vòng quay tới hạn.
2.3. Dao động xoắn
Dao động xoắn là dạng dao động được chú ý nhất. Trong quá trình khai thác, hiện tượng gãy trục tàu thuỷ do dao động xoắn không phải là ít, dao động xoắn làm cho trục chịu một ngoại lực rất lớn có tính chu kỳ dẫn đến hiện tượng mỏi của vật liệu và trục bị phá hoại. Momen gây nên dao động xoắn của hệ trục chân vịt tàu thuỷ gồm các thành phần sau:
momen do áp suất khí cháy trong động cơ, momen do lực quán tính tịnh tiến của cơ cấupittong-thanh truyền và momen do chân vịt tạo ra.
Do tầm quan trọng của dao động xoắn được đặc biệt quan tâm nên bài báo sẽ tập trung phần nhiều vào vấn đề này. Để tính dao động xoắn hệ trục ta phải tiến hành theo các bước: Xác định chiều dài và khối lượng tương đương, xác định lực cưỡng bức, xác định lực cản, giải bài toán dao động xoắn.
3. MÔ HÌNH HOÁ HỆ TRỤC TÀU THUỶ
3.1. Dao động xoắn
Để tính được dao động xoắn, hệ trục thực phải được thay thế thành hệ đàn hồi đơn giản gồm một trục hình trụ và nhiều đĩa tròn gắn lên trục này. Hệ qui dẫn này phải đảm bảo các điều kiện sau:
Ứng với bất kỳ tần số nào góc xoắn của trục thực phải trùng với góc xoắn của trục tương đương.
Momen quán tính của khối lượng tương đương phải bằng momen quán tính của khối lượng thực.
Vậy hệ trục thực qui đổi là một hệ thống gồm trục đàn hồi lý tưởng không trọng lượng nhưng có độ cứng tương đương trục thật và các khối lượng đặt tại các vị trí nhất định (Hình 2).
3.1.1. Xác định chiều dài tương đương Khi tính chiều dài tương đương để thay thế các đoạn trục thực, phải đảm bảo cân bằng về thế năng của trục khi chịu cùng một moment xoắn.Điều đó có nghĩa là độ cứng chống xoắn của các đoạn trục tương đương phải bằng độ cứng chống xoắn của trục thực.Theo lý thuyết sức bền vật liệu, góc biến dạng xoắn của trục tỉ lệ nghịch với hệ số đàn hồi của vật liệu và moment quán tính của tiết diện trục tỉ lệ thuận với chiều dài của trục và moment xoắn. Như thế nghĩa là:
3.1.2. Tính khối lượng tương đương Để có thể tính được khối lượng tương đương cần phải biết các khối lượng thực và moment
quán tính của chúng. Các khối lượng thực được thay bằng những đĩa tròn có cùng moment quán tính và đặt các đĩa tròn này lên những vị trí nhất định trên trục tương đương.Vì vậy, việc tính khối lượng tương đương thực ra là tính moment quán tính của các đĩa tương đương.Các chi tiết có dạng phức tạp được phân ra thành nhiều phần đơn giản, tìm moment quán tính của từng phần đơn giản ấy đối với trục quay. Tổng moment quán tính của chúng được tính theo công thức sau:
3.1.6. Phương pháp tính
Tính dao động xoắn bằng phương pháp phần
tử hữu hạn và các codes chương trình viết trên
nền MATLAB để giải bài toán. Tiến hành theo
các bước sau:
- Rời rạc hoá kết cấu.
- Xác định ma trận độ cứng, ma trận momen quán tính phần tử và lắp ghép ma trận cho kết cấu.
- Giải hệ dao động xoắn
Dao động dọc trục tàu thuỷ do lực đẩy chân vịt gây ra, để tính dao động dọc trục ta phải qui đổi từ hệ trục thực sang mô hình động lực học tương ứng.Hệ trục khuỷu-thanh truyền liên kết với trục chân vịt qua bích nối, ta có thể mô hình hoá hệ trục thành hệ lò xo có độ cứng tương đương
(ki) và các khối lượng tập trung (mi) tại các vị
trí tương ứng (Hình 2).
Độ cứng tương đương các đoạn trục được tính
như sau:
3.3. Dao động ngang
Dao động ngang trục chân vịt tàu thuỷ gây ra bởi lực quán tính không cân bằng trên đường trục, trọng tâm hệ trục không nằm trên đường tâm quay của hệ trục. Để tính dao động ngang của đường trục chân vịt, ta mô hình hoá đường trục thành một dầm bị ngàm tại mặt bích nối trục chân vịt với máy chính, các gối tại các gốiđỡ trục chân vịt (hình 5)
4. TÍNH DAO ĐỘNG XOẮN CHO TÀU
KHÁCH:
4.1. Thông số ban đầu
Kích thước cơ bản:
Chiều dài: 32.5 [m];
Chiều rộng tàu: 6.6 [m];
Chiều cao tàu: 2.8 [m];
Mớn nước: 2.1 [m];
Lượng chiếm nước: 280 [t];
Vận tốc khai thác: 15 [hl/h];
Thông số máy chính:
Máy chính : Volvo TAMD122A;
Công suất Ne: 380 [HP];
Số vòng quay n: 2100 [v/ph];
Đường kính xylanh dxl : 130.2 [mm];
Đường kính cổ trục khuỷu dc: 146 [mm];
Chiều dài chốt khuỷu dck: 165 [mm]
Hành trình piston s: 150 [mm]
Tỷ số truyền hộp số i: 3.605
Đường kính trục chân vịt dcv: 130 [mm]
Chiều dài trục l: 5.45 [m]
Đường kính chân vịt D: 1.2 [m]
Trọng lượng chân vịt G: 280 [kg]
4.2. Mô hình hóa hệ thực
Hệ qui đổi của hệ trục chân vịt tàu thuỷ CN120 cho việc tính dao động xoắn như sau:
4.3.5. Nhận xét kết quả
Từ phương trình dao động tổng quát của hệ động lực tàu cùng với các thông số đầu vào chương trình đã cho ra các kết quả phân tích dao động theo yêu cầu ban đầu như: dạng dao động riêng, các đáp ứng của hệ (tự do, cưỡng bức), đồ thị hàm khuếch đại.Dạng dao động riêng (Modes) cho ta thấy các dạng dao động có thể có của hệ qua đó ta có thể dự đoán được vị trí cần đo dao động xoắn khi sử dụng các thiết bị chuyên dùng. Dạng dao động có nhiều điểm nút sẽ làm cho ứng suất thay đổi dọc theo đường trục qua đó cho thấy được với tần số riêng càng cao thì hệ càng chịu nhiều ứng suất thay đổi. Thông qua đồ thị khuếch đại ta thấy được khi tần số của lực cưỡng bức (moment xoắn do động cơ sinh ra) càng gần với các tần số riêng thì biên độ dao động sẽ tăng rất nhanh (hiện tượng cộng hưởng). Đặc biệt tại những bậc tự do chịu moment kích thích thì nơi đó sẽ có
biên độ dao động rất lớn. Cũng từ kết quả trên nhận thấy rằng khi tần số lực kích thích rơi vào vùng từ w1 đến w4 thì biên độ dao động của các bậc tự do tăng rất nhanh, đây cũng chính là khoảng làm việc của máy, còn đối với các tần số khác thì không nằm trong phạm vi hoạt động này.
Tóm lại qua việc phân tích một trường hợp cụ thể ta có thể biết được các vần đề liên quan đến phân tích dao động cho hệ động lực tàu thủy.Kết quả này cũng thích hợp với yêu cầu của cơ quan đăng kiểm khi cần kiểm tra dao động xoắn hệ trục tàu (tần số riêng, hàm khuếch đại) mà trước đây chỉ dùng các phương pháp như dùng bảng Tole hay chuyển hệ nhiều bậc tự do về dạng hệ chỉ có một bậc để tìm tần số riêng qui đổi.
5. KẾT LUẬN
Kết quả đạt được cho thấy rằng ta có thể giải quyết được hệ dao động xoắn có nhiều bậc tự do.Chương trình được xây dựng từ cơ sở lý thuyết và thuật tóan dùng cho chương trình máy tính cũng được viết dựa trên cơ sở này do vậy khắc
phục được các phép tính qui đổi từ đó tăng độ chính xác.
Sử dụng chương trình tính trên sẽ giúp ta dự đoán được các trường hợp nguy hiểm qua đó có thể tránh được các trường hợp cộng hưởng.Ngoài ra chương trình còn giúp xác định các vịtrí khi sử dụng các thiết bị chuyên dùng để đo dao động xoắn hệ động lực tàu thủy.
- Kết quả xuất dưới dạng dữ liệu số và đồ thị có thể sử dụng cho các bước tính tiếp theo.
- Kết quả phân tích đáp ứng đầy đủ các
yêu cầu đặc ra trong dao động xoắn hệ trục tàu thủy: tìm đáp ứng dao động của hệ tự do và có lực cưỡng bức, tìm dạng dao động riêng, tìm hàm khuếch đại của hệ…
- Đồ thị khuếch đại cho biết các hiện tượng nguy hiểm do dao động xoắn gây ra.
